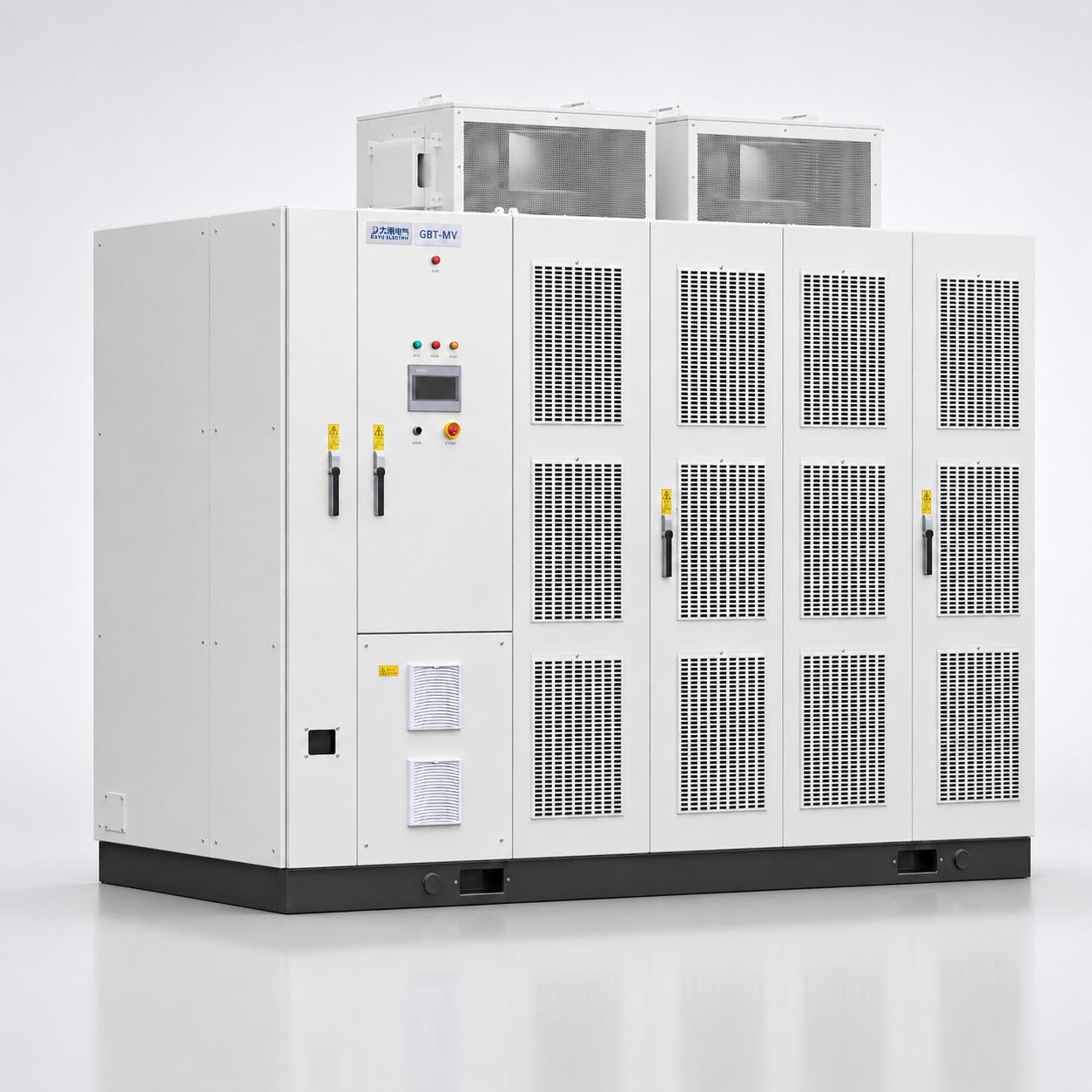

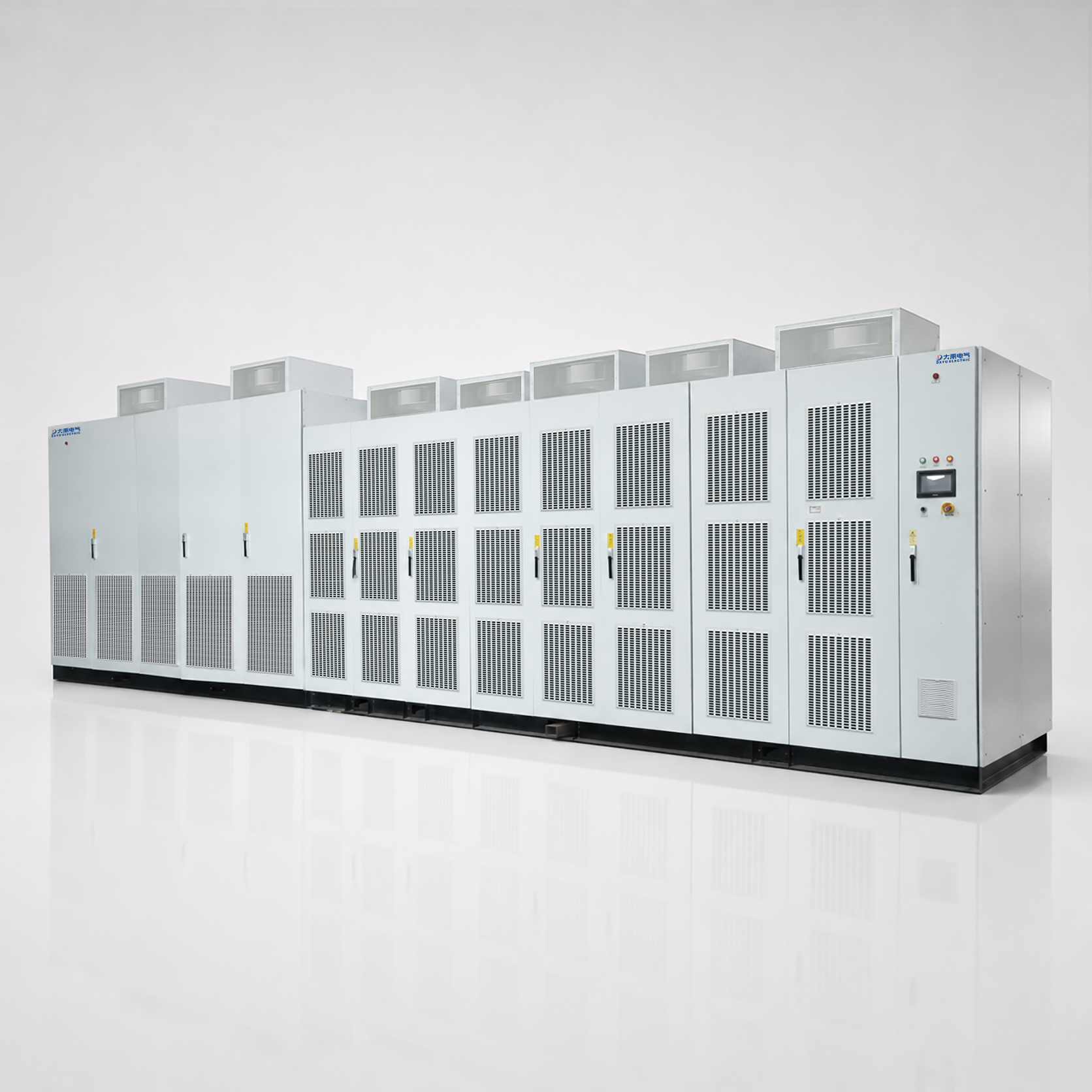

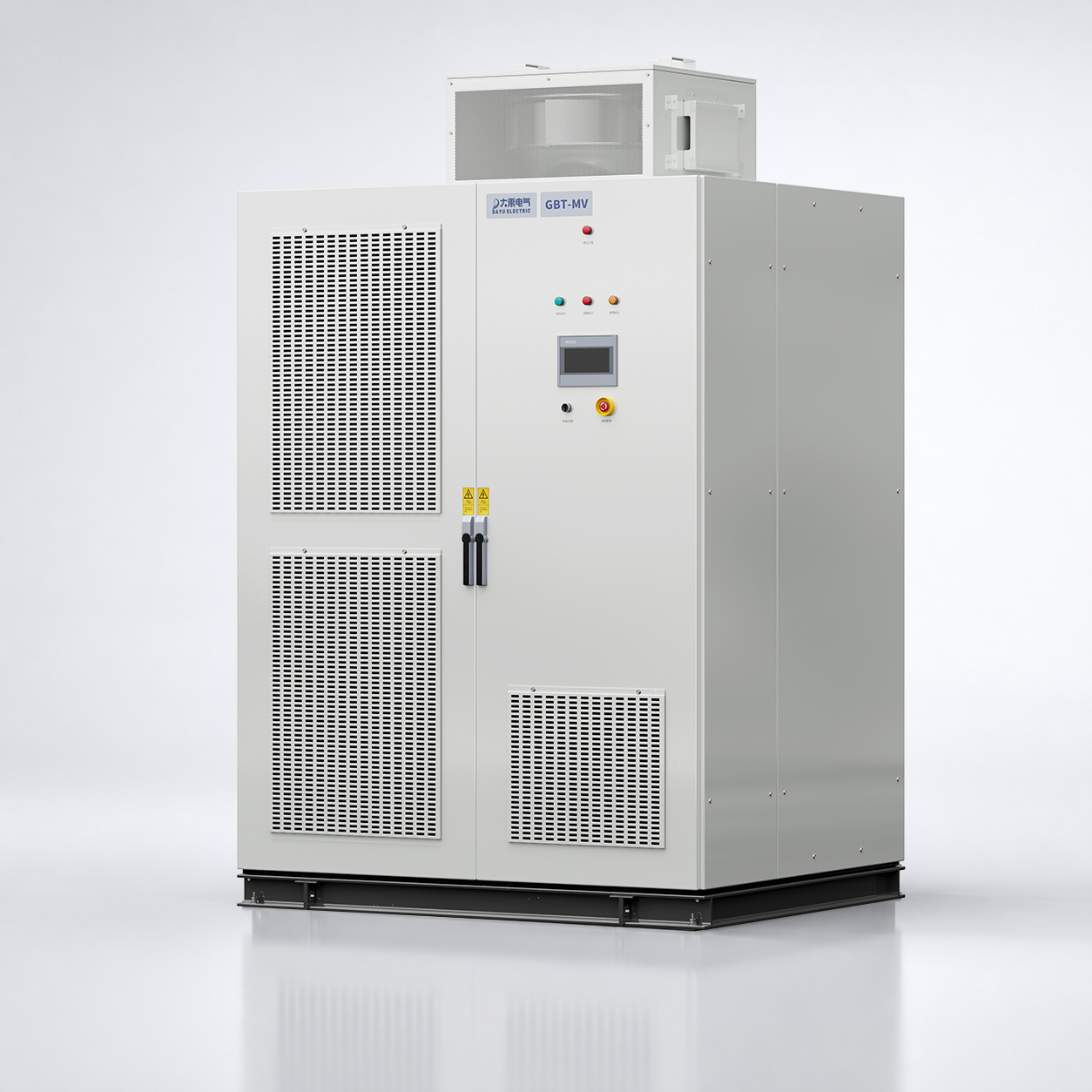

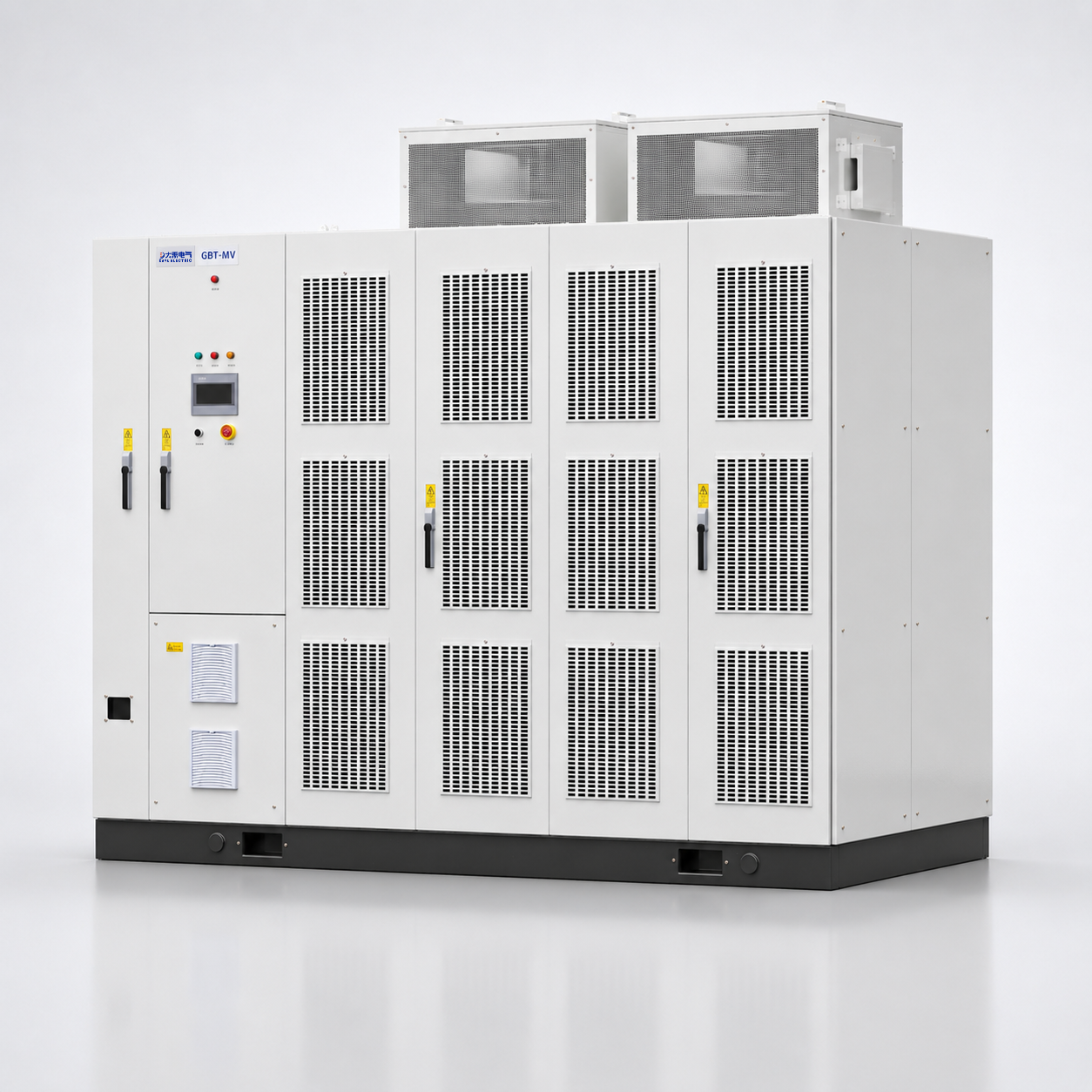

gbt-mv系列高压变频器
gbt-mv系列电压源型高压变频器是面向高压电机调速控制与节能运行开发的高高型变频装置。产品采用功率单元串联结构和spwm控制技术，通过移相叠加形成接近正弦波的输出，可直接驱动高压电机，无需输出升压装置。适用于需要连续调速、降低起动冲击、优化工艺控制和减少电机能耗的工业传动系统。
·功率单元串联
·高压直接输出
·正弦波输出
·智能冗余控制
适应场景
重点行业：冶金钢铁、石油化工、水泥建材、矿山选矿、造纸、电力及市政公用工程。
典型设备：高炉鼓风机、烧结主抽风机、窑尾风机、循环水泵、矿井通风机、压缩机、皮带输送机等高压电机负载。
适用需求：高压电机连续调速、风量与流量按需控制、工艺稳速、老旧调速系统改造及工业节能改造。
客户痛点
产品特点
高-高结构直接输出
采用电压源型高-高结构和多功率单元串联方案，直接输出高压，无需输出升压装置，可直接驱动普通高压电机
高效率与高功率因数
整机效率大于97%；在负载大于20%、无需功率因数补偿装置的条件下，功率因数大于0.96
多核控制与人机交互
采用dsp、arm、fpga多核控制平台，配备彩色触摸屏和多语言界面，支持参数设置、状态显示及故障查询诊断
spwm近正弦波输出
采用spwm正弦波脉宽调制技术，输出接近正弦波，无需输出滤波器或功率补偿装置，并可减小输出谐波和dv/dt对电机的影响
冗余与故障适应
功率单元故障可自动旁路，并通过非对称旁路保持三相输出电压平衡；控制系统采用二级供电，电网电压短时降至额定值35%时仍可降额运行
运行功能与通讯
具备瞬时停电不停机、转速追踪、多段速运行、简易plc、内置pid等功能，并兼容modbus、profibus-dp等通讯协议
规格参数
满足 ieee519-2014 和 gbt14549-93 标准
无/有速度传感器矢量控制，电压型开环矢量控制
120% 1min,间隔10min；150% 1s；200%立即保护
变频器输入侧无熔断器，单元输入侧有熔断器
modbus-rtu 或 modbus-tcp（选配）、profibus-dp（选配）
7 路，继电器干式接点
8 路，继电器干式接点
2 路，4 ~ 20ma或0-10v
4 路，4 ~ 20ma或0-10v
资料下载
版本
格式
大小
日期
下载
立即下载
成功案例
相关产品
gbrq系列电压源型高压变频软起动装置
变频器
gbt-lci系列电流源型高压变频器
dbt15系列低压变频器
调节效率低
依靠挡板、阀门等方式调节风量或流量，能量损耗较大
起动冲击大
高压电机直接起动时电流冲击明显，容易影响电网和机械设备
工艺控制粗放
负载随工况变化时，传统定速运行难以实现连续、精细调节
停机影响生产
变频系统故障可能造成关键设备停机，对连续生产形成影响
